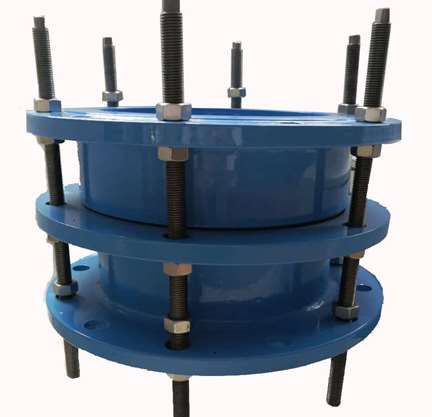

限位伸縮接頭包括其側磨損在外膨脹套內，另一端在延伸管內有法蘭連接，其中外擴套與o形密封圈之間有加長管，通過法蘭和壓蓋螺母的壓蓋密封嚴密，環密封圈截面為梯形結構，伸縮套、壓蓋、梯形密封圈的壓緊配合面均為斜平面結構。

　　內伸縮管外壁上設置有限位塊，通過限位螺栓與外伸縮套法蘭和壓蓋連接，限位螺栓上設有壓蓋壓緊螺母和限位防張雙螺母，本實用新型在壓蓋與外伸縮套筒之間設置有壓螺栓。

　　由于本實用新型采用梯形密封圈，在密封過程中，可根據不同的中壓壓螺栓進行適當調整，密封效果大大提高，在膨脹管上增加限位塊，通過外擴套連接的限位塊限位螺栓，并在大規模的雙螺母鎖緊中，實現管道在允許自由膨脹的規模內。

　　由于本實用新型限位螺栓限制了伸縮管的刻度，兩端法蘭與管法蘭連接，不受鉆頭螺栓的限制，偏移和撓度范圍增加，有效地保證了管道的安全運行。
